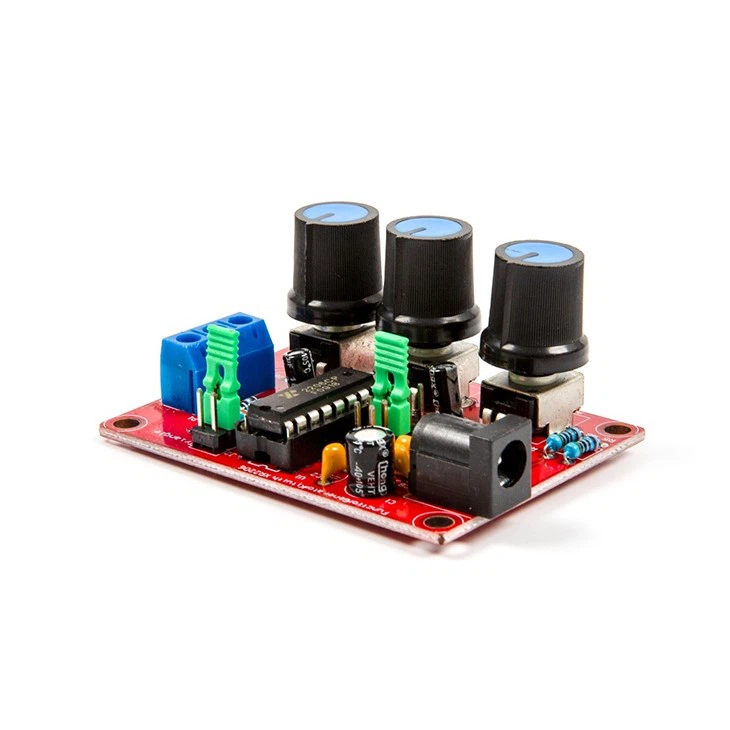

منبع ولتاژ: 9-12ورودی ولتاژ DC
موج: مربع، سینوسی و مثلث
امپدانس: 600 اهم + 10%
فرکانس: 1Hz - 1MHz
موج سینوسی
دامنه: 0 - 3ورودی 9 ولت DC
اعوجاج: کمتر از 1٪ (در 1 کیلوهرتز)
صافی: + 0.05 دسی بل 1 هرتز - 100کیلوهرتز
موج مربعی
دامنه: 8 ولت (بدون بار) ورودی 9 ولت DC
زمان افزایش: کمتر از 50 ثانیه (در 1 کیلوهرتز)
زمان پاییز: کمتر از 30 ثانیه (در 1 کیلوهرتز)
تقارن: کمتر از 5% (در 1 کیلوهرتز)
موج مثلثی
دامنه: 0 - 3ورودی 9 ولت DC
خطی بودن: کمتر از 1% (تا 100 کیلوهرتز) 10 میلی آمپر
3 ملاحظات تنظیم منبع، مراحل زیر را دنبال کنید:

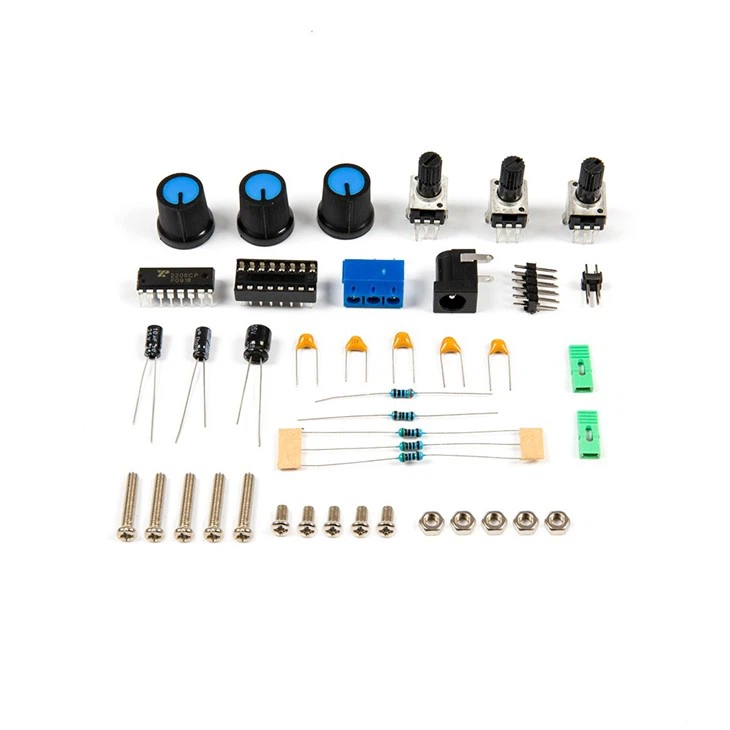

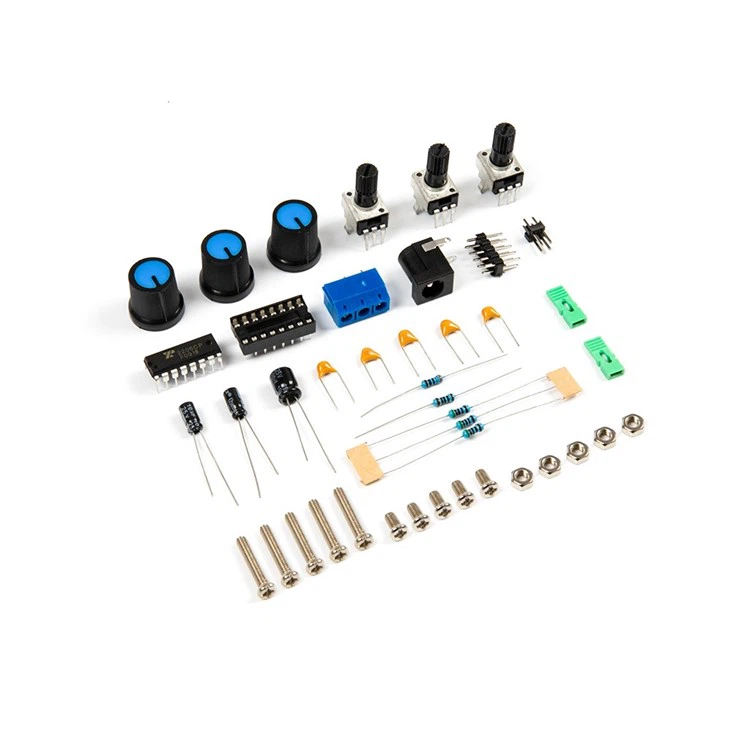

1. اصول جوشکاری تخته جلو، کم بودن قطعات، یعنی اولین قطعات کم منبع، مانند خازن، مقاومت، دیود و غیره.
2. سوکت آی سی منبع، بلوک های ترمینال، در نهایت سوکت برق، پتانسیومتر قابل تنظیم.
3. سنجاق ها را تا حد امکان کوتاه کنید تا پشت را با انبردست برش بزنید
4 مرحله رفع اشکال:
پس از اتمام جوش روی 1 آی سی، XR2206، آی سی جهت توجه، آن را وارد کنید ممکن است به تراشه آسیب برساند!
2. IC را بررسی کنید که آیا مخالف است، مانند ضد صحیح به موقع.
3. منبع تغذیه، پورت 5.5 * 2.1 برای منبع تغذیه، قطب منفی خارجی داخلی. ولتاژ منبع تغذیه 9-12v. موج ممکن است بیش از 12 ولت پایدار نباشد
5 مرحله با استفاده از
1. پلاگین درپوش بلوز J1، ترمینال های آبی SIN/TRI موج سینوسی خروجی (توجه داشته باشید J1، j2 فقط یک عدد اضافه کنید)
2. پلاگین کلاهک بلوز J2، ترمینال های آبی SIN/TRI خروجی موج مثلثی (توجه داشته باشید J1، j2 فقط یکی اضافه کنید)
3. پالس خروجی پایانه های آبی SQU
4. AMP: موج سینوسی، تنظیم دامنه موج مثلث
5. خوب: تنظیم دقیق فرکانس
6. درشت: فرکانس تنظیم درشت
نمودار شماتیک ژنراتور 6 تابعی
