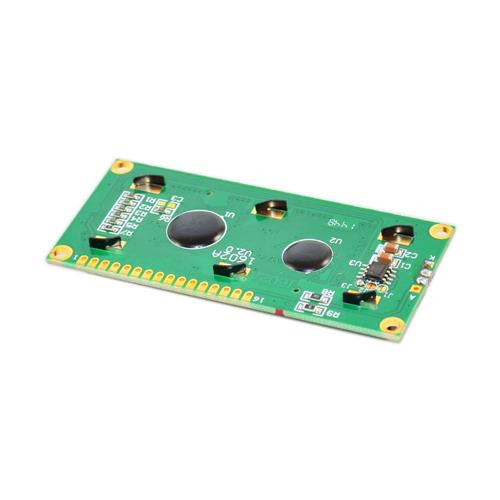

زرد و سبز روی صفحه نمایش ال سی دی LCD1602 ماژول با 5v نور پس زمینه
AA012
توضیحات محصول
1602 تصویب استاندارد رابط 16 پین که:
پین 1: VSS قدرت زمینی است
پین 2: VDD باید متصل به قدرت مثبت (5v)
پین 3: V0 ال سی دی صفحه نمایش کنتراست تنظیم ترمینال است. کنتراست پایین در هنگام اتصال به برق مثبت و بالاترین زمانی که به قدرت زمین متصل است. کنتراست بیش از حد بالا ممکن است منجر به پدیده های تکه. کنتراست را می توان از طریق پتانسیومتر 10 K استفاده تنظیم.
پین 4: تومان ثبت نام انتخاب است. ثبت نام داده ها را انتخاب کنید هنگامی که سطح بالا است; هنگامی که سطح پایین ثبت نام فرمان را انتخاب کنید.
پین 5: R/W خط سیگنال خواندن/نوشتن است. هنگامی که سطح بالا را بخوانید; هنگامی که سطح پایین بنویسید. ما می توانیم نوشتن فرمان یا هنگامی که تومان و رو هر دو سطح پایین نمایش نشانی.; ما می توانید بخوانید بوق اشغال تومان است از سطح پایین و رو از سطح بالایی است; ما می توانید نوشتن داده ها تومان از سطح بالایی است و رو از سطح پایین است.
پین 6: درگاه الکترونیکی فعال کردن پین است. هنگامی که جهش درگاه الکترونیکی از سطح بالا به سطح پایین ماژول نمایش فرمان را اجرا خواهد شد.
1602 تصویب استاندارد رابط 16 پین که:
پین 1: VSS قدرت زمینی است
پین 2: VDD باید متصل به قدرت مثبت (5v)
پین 7? Pin 14: D0? D7 خط داده دو طرفه 8 بیتی است
پین 15: نور پس زمینه قدرت مثبت
پین 16: قدرت منفی نور پس زمینه
Kuongshun الکترونیکی، یکی از سازندگان شناخته شده بین المللی و تامین کنندگان از lcd1602 زرد سبز نور پس زمینه که در چین واقع شده است در حال حاضر کیفیت محصولات برای فروش. ما با گروهی از کارگران مجرب و متخصص و همچنین تجهیزات پیشرفته مجهز شده است. شما می توانید بقیه مطمئن برای خرید تخفیف و قیمت پایین lcd1602 زرد سبز نور پس زمینه در چین از ما ساخته شده و فهرست قیمت با ما را بررسی کنید.
