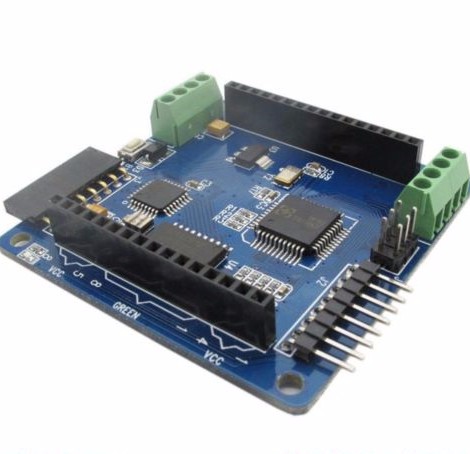

تمام رنگ رنگین کمان 8 x 8 راننده ماتریس Shield Colorduino V2.0 DM163 RGB LED درایور ماژول 5V برای uno r3
معرفی محصول:
مدار راننده بر اساس 3 راننده سایبان ثابت MBI5168 و یک راننده منبع M54564 darlington، Colorduino مجهز به M54564 با یک راننده کنونی ثابت DM163 است. به منظور بهتر رانندگی ماتریس RGB و به دست آوردن بهترین عملکرد خود، ما با استفاده از DM163 تراشه حرفه ای LED DM163 در هیئت مدیره، با استفاده از DM163، Colorduino سه کانال 8 + 6 بیتی از سخت افزار کنترل PWM LED \ آزاد کردن ATMega328P از نیاز به پیاده سازی آن در نرم افزار. و DM163 شامل تغییر اسناد، داده ها، 8 × 3 کانال ثابت ثابت و 64 × 256 سطح خاکستری PWM برای هر رنگ! هر کانال حداکثر جریان 60 میلی آمپر را فراهم می کند.
بنابراین، هر نقطه RGB 256x256x256 = 16،777،216 رنگ (16 میلیون) را در نظر گرفته است، و آسان است برای استفاده از ثبت تصحیح 6bit برای کالیبراسیون خطای فعلی برای هر LED های رنگی
این سپر را می توان از طریق آداپتور USB FT232 برنامه ریزی کرد
قدرت توسط پین هدر یا از طریق 2 مجموعه از پایه های مینی پیچ ارائه شده، سوئیچ کشویی بین دو. با استفاده از هردر، شما فقط می توانید از منبع تغذیه 5 ولت استفاده کنید و در سمت ترمینال، در حال حاضر تامین برق 6.2-7.5V را پشتیبانی می کند، بیش از 7 ولت موجب تب و لرزش DM163 و عرضه بیش از 9 ولت می شود. پینها از لبهی هیئت مدیره شامل RX، TX و DTS میباشند که میتواند برای تجدید برنامه تراشه ATmega و SCA و SCL برای ارتباطات I2C استفاده شود. چراغ سبز در جلوی هیئت مدیره قدرت را نشان می دهد، هرچند که به محض اینکه پانل ماتریس را به آن متصل می کنید، اغلب مبهم است.
اگر شما برای UNO استفاده می کنید، اما فقط می خواهید یک مادون قرمز LED RGB بگذارید، می توانید این رنگ ها را در نظر بگیرید، آن را با Colorduino v2.0 سازگار کنید.
برای کار کردن، باید به این ماتریس LED RGB نیاز داشته باشید.
بسته بندی شامل:
1PCS x رنگین کمان Colorduino V2.0 ماتریکس RGB LED Driver shield برای uno DIY
